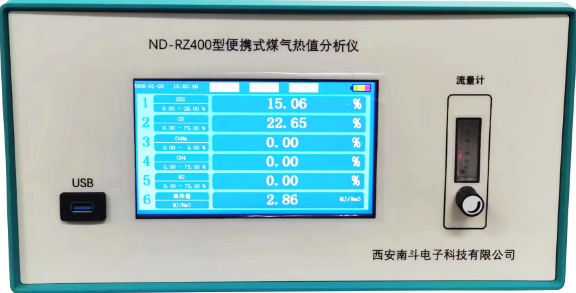

煤气热值分析仪(点击图片查看详细参数)

煤气热值分析仪(点击图片查看详细参数)

分享
  • 产品详情
  • 产品参数

分析仪器简介

1.1   应用领域

本公司生产的气体分析仪可用于连续测量多种气体浓度,可同时测量一个或多个气体成份气体分析仪是一种多通道、多组份分析仪器。

采用了世界最先进的气体传感器检测技术。具有优良的稳定性、 选择性和高灵敏度,可以广泛用于空分、锅炉、电厂烟道气、化工流程、石 业、冶金工业等领域,也可以用于实验室分析。

1.2   仪器的特点及执行标准

1)仪器采用高性能嵌入式一体化触摸、TFT真彩显示屏,可同时显示测量值、历史曲线、量程、状态、各项参数设置界面。全中文可触摸菜单的形式进行各项仪表参数的配置、标定、测试,历史记录、曲线可根据时间设定,也可选用遥控的方式进行快捷的操作。

2)控制触点输出、越限自身报警(蜂鸣器),并可随意设置控制方式,标准4~20mA电流输出。输出接线见附图2

3)64 M内存、128M FLASH USB接口方便客户数据存储。

4)RS-232或RS-485(可任选其一)等外接端口。

5)以太网口实现到广域网的联结。

6)新型的气路稳流系统:具有技术先进、精度高、响应快、性能稳、气体分析过程连续等优点。

7) 自动标定、故障自诊断、数字通讯功能;

8) 单位:ppm mg/m3 %   、℃ 可选

9) 极短的预热时间 - 5 分钟;

10) 仪器操作简单、快速设定和运行方便;

11) 使用空气自动仪器标定零点(<5%CO2O2 必须用N2 标定零点,)


二、主要技术参数及技术指标

2.1技术参数

气体

原理

最小量程

最大量程

精度

气体流量

CO2

NDIR技术

0~50×10-6

0~100%

±2% F.S

400±50ml/ min

CO

0~10×10-6

0~100%

±2% F.S

CH4

0~500×10-6

0~100%

±2% F.S

NH3

0~1000×10-6

0~100%

±2% F.S

CnHm

0~5%

0~100%

±2% F.S

SO2

0~1000×10-6

0~100%

±2% F.S

H2S

电化学

0~1000×10-6

0~100%

±2% F.S

NOx

电化学

0~1000×10-6

0~100%

±2% F.S

CO

电化学

0~1000×10-6

0~100%

±2% F.S

SO2

电化学

0~1000×10-6

0~100%

±2% F.S

O2

电化学

顺磁氧

氧化锆

离子流

0~1000×10-6

0~100%

±1% F.S

磁氧:200±20ml/ min

其他:400±50ml/ min

H2

热导

0~1000×10-6

0~100%

±1.5% F.S

400±50ml/ min

Ar

热导

0~5%

0~100%

±2% F.S

DP

五氧化二磷

湿敏电容

湿敏电阻

冷镜

-100~+20℃

0~50000PPmV

0~40000mg/m3

±1.5% F.S

2±0.5)L/ min

2.2技术指标

1、   样气压力: 0.1MPa≤入口压力≤0.25MPa;

2、   控制输出:继电器触点输出,且可由用户任意设置;

3、 触点容量:220VAC,10A/12VDC,10A;

4、 模拟输出:4~20mA或0~10mA(订货时说明),标准负载:≤250Ω;

5、 通讯输出:RS-232或RS-485(订货时说明);

6工作环境:运行温度:-5℃~+45℃;运行湿度:≤90%RH;

7工作电源:~220V±10%,50HZ;

8    量:约5Kg。

面板结构

气体分析仪的面板结构(图3-1)为例


u Inlet:仪表进气口

u Outlet:仪表排气口

u DC 12V:充电口

u USB接口:U盘导出历史数据

四、仪器的安装

按下图用紫铜管不锈钢管连接好气路系统;





注意:取样压力高于0.25Mpa时,必须经过减压后才能进入气体分析仪,否则传感器有可能因样气压力过大而损坏。

仪器的接线,接好电源线(地线接不良,仪器将有可能无法正常工)若需要,按仪器后面板所示,接好相应的控制线和信号线。

五、仪器的使用及菜单操作

5.1.仪器的开机

⒈吹扫取样管路约十五分钟(吹扫管路中附着的粉尘或水份)后,方可连接上取样管路,缓慢打开设备上的取样阀(仪器入口压力必须≤0.25MPa);再调节“流量调节”阀,使样气流量达到仪表所要求的流量,且保证气流稳定。按照“仪器的安装说明”安装好仪器,连接好气路及电源;打开仪器后面板的电源开关,仪器将显示开机画面,数秒后进入示值界面

2按要求接好气路后,再打开仪表电源,待仪表自检完成后,所检样气的浓度值就会实时的显示出(由于不同型号的检测原理不同,有的需要预热,待预热完成后方可检测)。

3.关机时,先关闭被测气体气源,最后关闭仪器的电源开关。

4.使用过程中不可频繁开关仪器电源,因为仪器上电后内部电压不稳定,将有可能烧毁电源部件,若频繁出现开关机现象,用户需要检查AC220V是否稳定或欠压。

   5.仪表热值为计算数值,当CnHmCH4有检测值时,就会显示出计算数值,点击“热值单位”会切换热值单位Kcal/Nm3MJ/Nm3,对应计算数值也会切换。

5.2.仪器的菜单操作

测量界面

开机出现短暂自检蓝屏画面,将显示(图5-1)测量界面,此为主界面。即测量值的读数界面本说明以一氧化碳分析仪为例(其它型号操作类似)在这里您可以得到

当前待测样气的浓度及历史曲线。


通过触摸菜单或遥控器上的MEN按钮进入菜单项设置界面(图5-2);


仪器状态界面


菜单设置界面下,触摸仪器状态或通过遥控操作按钮则进入仪器状态界面,该界面下可获知仪表的出厂信息(出厂日期、出厂编号、仪器编号),运行状态(当前日期、时间、通讯地址、开机时间、累计运行时间),按X或遥控器上的MEA键则返回主界面;

仪器校准界面

菜单设置界面下,触摸仪器校准或遥控器上的CAL按钮,出现输入密码对话框(密码:联系厂家)(图5-3


输入正确的密码后进入仪器校准界面,仪器可根据所选组分自动指定标校点数目,按X或遥控器上的MEA键则返回主界面。

5.3 仪器的校准

标气的选择:

零点标气选择:高纯背景标气或空气(量程< 5% CO2O2 必须用高纯背景标气)。

量程标气选择:选择标气   ≥   0.8*满度量程   ,余气为对应背景气体。

中间标气选择:零点标气   ≤   中间标气   ≤   量程标气,余气为对应背景气体。

      标点的数量:

       如果仪器为两点校准,则标定界面内有两个标点,序号1为零点,序号2为量程;

       如果仪器为单点校准,则标定界面内只有一个序号1的标点;

如果仪器需要多点校准时标定界面内会有多个标点,则按零点标气->中间标气1->中间标气2->中间标气3->量程标气(中间标气1<中间标气2<中间标气3)的顺序对应标定序号1-5的标点,中间标点标定方法与下述零点量程标定相同。



操作步骤对照上图标注数字:


1、点击1处,或按遥控器“选项”,选择需要标定的组份,并通入该组份零点标气;

2、点击2处下一点,或按遥控器“2”,让红箭头所指小箭头指向序号1的标点(标定零点);

3、点击3处输入框内的数字,打开输入键盘,输入零点标气的浓度(以测量组份含量为准,含量为0%时,则输入0后,点击确定;含量为15%时,则输入15后,点击确定);

4、等待4处实时AD显示数值稳定(30-60秒之间数值基本不变化或很的小范围来回变化即为稳定);

5、点击5处校准,或按遥控器“3”,进行校准;

6、校准完成后,6处标点AD会记录实时AD处稳定时的数值;

7、校准完成后,7处会标点标气会记录标气浓度处输入的标气浓度的数值;



操作步骤对照上图标注数字:


1、点击1处,或按遥控器“选项”,选择需要标定的组份,并通入该组份量程标气;

2、点击2处下一点,或按遥控器“2”,让红箭头所指小箭头指向序号2的标点(标定量程);

3、点击3处输入框内的数字,打开输入键盘,输入量程标气的浓度(以测量组份含量为准,含量为20%时,则输入20后,点击确定;含量为50%时,则输入50后,点击确定);

4、等待4处实时AD显示数值稳定(30-60秒之间数值基本不变化或很的小范围来回变化即为稳定);

5、点击5处校准,或按遥控器“3”,进行校准;

6、校准完成后,6处标点AD会记录实时AD处稳定时的数值;

7、校准完成后,7处会标点标气会记录标气浓度处输入的标气浓度的数值;

以上操作完成后再通入斜率一斜率二标准气,以检验上一次的校准是否仍有偏差,若仍有偏差,请重复以上的操作,直到符合误差范围为止。如有中间标点,也可通入中间标气,检测标定结果

注意:仪器在出厂前均已校准无误,用户可直接使用。仪器在使用一年后,如果用户需要校准,可自备有标准气体,可参见以上校准方法自行校准,密码致电我公司售后服务部获知,在售后人员的指导下操作,密码只能由专业维护人员掌握。若不具备校准条件,也可寄回生产厂家校准。由此所发生的一切费用均由用户负责,敬请谅解!

5.4.   仪器的参数设置

菜单界面下,触摸参数设置按钮,进入参数设置界面(图5-6)。


电流设置4-20mA电流输出对应浓度;

控制设置继电器上下限触点输出对应浓度;

报警设置蜂鸣器报警输出对应浓度,报警方式可选

通信设置串口设置、TCP/IP设置。

此界面控制设置电流设置报警设置通信设置的设置方法相同,现在以【控制设置】为例说明设置方法,触摸控制设置按钮,进入如下设置界面(图5-7)。



触摸标题控制上限下面的文本框,将出现键盘图框,输入需要的上限浓度,点按确认后锁存,下限浓度设置同上。

注意:其他有关浓度值的修改与上述方法相同,修改时可参照此方法。

历史数据界面:触摸历史数据按钮进入历史数据界面

六、遥控器的使用(选配)


遥控器橙色区域为控制键,蓝色区域为数字键。

菜单:可进入仪表菜单界面;

选项:各个子菜单的切换按键;

确认:每项输入操作的确认键;

取消:每项输入操作的取消键;

清除:输入数据的退格键;

测量:返回主界面(测量界面)显示的快捷按键;

标校:标校界面的快捷键;

重启:仪表重新启动按键;

数字键:各项参数的数字键;

注意:使用遥控时,必须使遥控器上的发射头对准到仪表屏幕上部的遥控接收区;

故障现象



处理方法

对样气无反应

传感器失灵

检查连线或更换传感器

示值偏高或偏低

⒈信号漂移,示值偏高或偏低

⒉有其他干扰气体

⒈重新标定

⒉滤除其他干扰气体

无显示

⒈仪器保险管烧断

⒉电路故障

⒈更换新保险管

⒉返厂修理

示值不稳定或明显偏高

⒈气路系统有漏气现象

⒉传感器失效

⒊电路故障

4.数据丢失

⒈排除漏气现象

⒉检查连线或更换

⒊返厂修理

4.恢复出厂数据

反应迟钝或线性差

⒈传感器老化

⒉可能有液体或灰尘

⒊气路系统有漏气现象

⒈更换传感器

⒉清洗管路更换传感器

⒊排除漏气现象

产品品牌
西安南斗电子科技
手      机
17795650982
产品功能
在线实时监测煤气各个成分的浓度并同步换算成高低热值
产品型号
ND-RZ400
