ND-YQ8000型油气回收在线监测系统

公司简介

西安南斗电子科技公司是一家从事气体分析仪器和在线连续分析系统的研究、开发、生产、销售及售后服务为一体的高新技术企业，地处千年文化古都-西安。

南斗科技技术力量雄厚、人才资源丰富、客户服务体系完善，凭借多年来系统的工作经历，有一批长期充实研究工业自动化仪表成套设备、加油站油气回收在线监测系统、加油站油气回收处理装置、油烟在线监测系统，烟气连续监测系统、VOCs 挥发性有机物在线监测系统、TVOC 有机物在线监测系统、氧含量分析仪、红外分析仪以及成套在线分析系统的专家和工程师，并拥有一支学有所长、经验丰富、埋头苦干的高素质、高学历、高水平的员工队伍以及现场调试经验丰富的技术服务队伍。

西安南斗电子科技本着以质量求生存，以信誉谋发展，以科技创品牌的经营理念，依靠科学技术的不断创新，为用户提供满意的高科技产品，各类产品已广泛应用于军工、航天、冶金、石化、水泥、环保、制药、电子、机械设备等众多领域。南斗科技以稳定的产品质量、可靠的技术水平和完善的售后服务体系赢得了用户的肯定及良好的市场信誉。公司在发展的过程中，不断与国内外多个科研机构交流合作。公司下设的仪器仪表部、工程部和系统集成部、研发部、技术部、售后部等各个部门体系都已十分完善。

一种追求、一份责任、一种执着、 一个永恒的方向将是南斗科技为客户的一个承诺，精心设计、精心制造、精心安装、精心调试、精心服务是南斗科技树立品牌和赖以生存的宗旨，南斗将坚持以诚信为基石，以双赢为动力，重合同，守信用。始终坚持以“一切让客户满意”为最终目标，切实从客户的利益出发，竭诚为您提供最优质的产品，最有力的技术支持和最完善的售后服务。

我们的宗旨：24小时精准分析是南斗科技给客户的承诺和我们奋斗的目标

我们的理念：致力于为客户提供持续的完整解决方案

产品概述

ND-YQ8000型油气回收在线监测系统是我司

自主研发的实时监测油气回收气液比、油罐压力、

密闭性、液阻、油温、油气浓度等多个参数,传输

至监控平台显示和操作,还能将参数上传给石油公

司的后台管理系统以及环保局系统。

ND-YQ8000型在线监测系统具有性能稳定、数

据存取速度快、界面友好、操作简单等特点,可对

目前市场上多种主流油气回收系统进行高效的监测

和管理。

关键部件介绍

压力传感器

精巧强大

采用独特的压力传感技术,经过压力冲击测试、

时漂性能测试后品质如初,无需任何工具即能

轻松实现参数设置,灵活应对各种工况挑战

稳定精确

工作温度范围-40C~+60,测量范围士3KPa,

精度士0.2%URL,防护等级IP65

安全保障

通过了权威机构防爆认证，内置耐瞬变保护电路,从容应对浪涌电压

油气浓度传感器

功能全面

具备过浓度、短路及断路故障自动识别与保护力能

运行稳定,抗干扰能力强,工作温度-40℃～ +70℃

安全防护

双腔体结构设计,取得Exd防爆认证,防护等级IP65

高精度低功耗

测量精度士5%FS,功耗仅1.5W

气体流量计

该部件与闭环油气回收系统中气体流量计相同

◆   安全可靠

通过了权威机构防爆认证。通过隔离栅

将信号隔离,安全有保障

◆ 性能出众

分辨率0.01L,测量精度高达士1%

安全隔离栅

◆ 信号隔离

将电压和电流限制在安全水平,

杜绝由火花引起意外短路的可能

◆   安全保证

通过了权威机构防爆认证,将加油脉冲信号

与气体流量信号隔离,避免产生信号冲突

◆   体积小

可以轻松方便地安装在加油机电脑箱中

油温传感器

防爆设计

变送部分采用全密封隔爆外壳设计,通过Exd防爆认证

高精度

精度等级0.5%,分辨率0.19C

高安全

工业抗干扰EMC三级,探头外加专业过滤器,延长产品使用

寿命

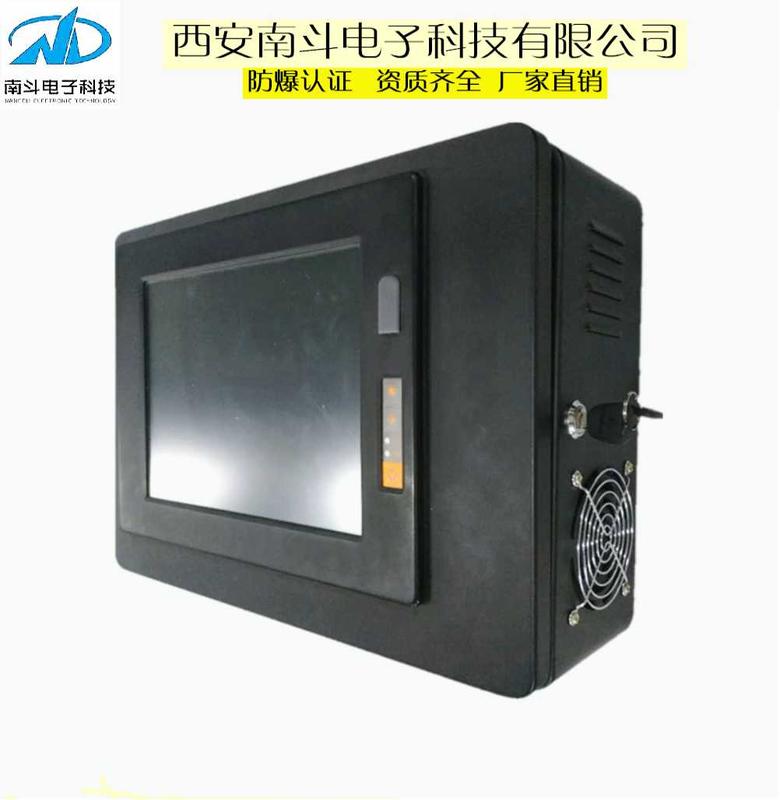

监控平台

大容量

4G内存,128G固态硬盘,运行流畅,轻松储存3年以上数据

高分辨率,精致美观

TFT真彩液晶触摸屏,分辨率1024X768,壁挂式安装表面采

用拉丝、氧化处理工艺处理,工业感十足

高性能

双核处理器+触摸屏配置,实现快速反应和便利操作。配备2个COM口,2个网口,支持多路数据采集和输出

实时掌控   智能管理   便于升级

实时监测每条枪的气液比以及油罐压力,并上传数据至环保局

可经济地增加闭环油气回收功能,实现油气回收气液比的自动控制

具备数据查询、打印以及生成报表功能

具备自我诊断功能,并出具诊断结果,提醒及时维护

数据超标时,具有预警、报警、关闭加油枪功能

在24小时内,有效气液比《1.0或》1.2的次数超过总次数25%时,系统自动处于预警状态。

若连续5天处于预警状态,则自动报警并关闭超标的加油枪

在24小时内,油罐压力处于-50Pa~+50Pa范围的连续时间超过12小时,系统自动处于预

警状态。若连续5天处于预警状态,则立即报警

油罐压力大于P/V阀正压开启压力+200Pa或小于P/V阀负压开启压力-200Pa,系统自动

处于预警状态。若连续5分钟处于预警状态,则立即报警

在24小时内,油罐压力在-1000Pa~+600Pa之外的次数超过总次数的25%时,自动处于预

警状态。若连续5天处于预警状态,则立即报警

在24小时内,油罐压力大于处理装置启动压力+50Pa的连续时间超过2小时,系统自动处

于预警状态。若连续5天处于预警状态,则立即报警

故障举例

气液比调节阀的阀芯被异物堵塞造成气液比持续超差,经过预警、报警后仍未得到及时处理,此时在线监测系统自动锁枪
